旋转编码开关在断路器中的应用

来源:東莞市洋瀚實業有限公司  时间:2023-06-27

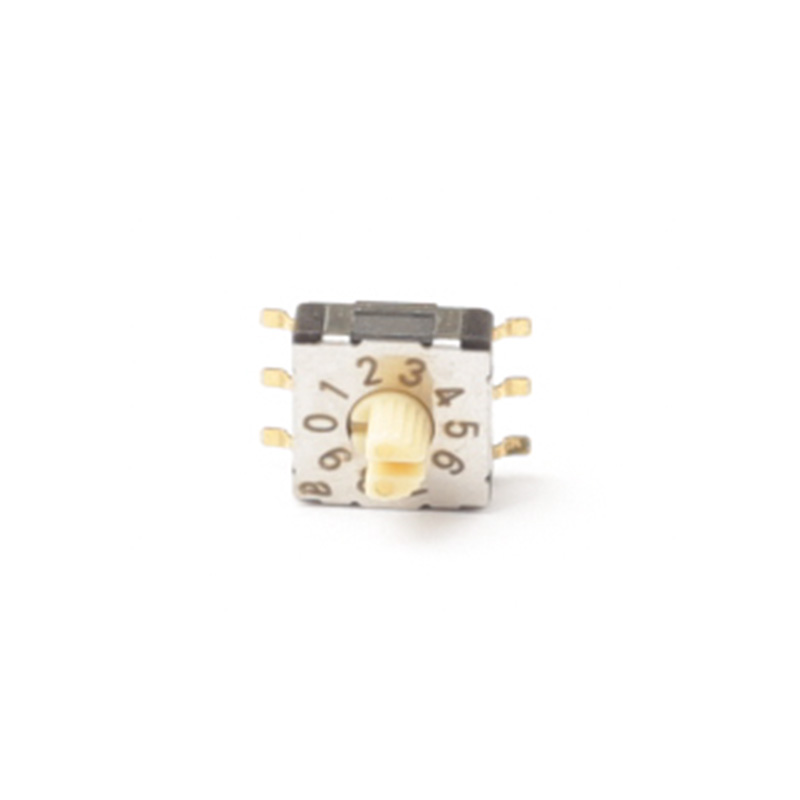

    旋转编码开关,在现在的智能型断路器上的应用还是比较广泛的.因为现在的断路器应用场合很广泛的,而且在实际的应用中保护的设备等不尽相同,这就要求智能断路器需要有不同的档位,为此在一个断路器上就可能需要几个这种旋转编码开关.它的实现原理其实是比较简单的,一般在旋钮的公共脚上接上一个低电平的信号,其他脚通过上拉电阻后接到单片机的.当旋转旋钮开关把引脚与公共脚接通时,那个脚上的高低平就变为低电平,这样单片机就知道此时旋钮开关的位置了.对应不同的位置,单片机就可以实现不同设置值了.

    旋转编码开关在断路器上的推广

    1.必须是智能断路器,一般断路器不用.

    2.有些智能断路器厂商不一定生产附件智能控制件,委托专业智能控制件生产.

    3.7*7推柄,需要评估开模.

    4.一般一台智能断路器如果有用到旋转编码开关,一般会应用6-8颗.
