旋转编码开关的组成

来源:東莞市洋瀚實業有限公司  时间:2023-06-21

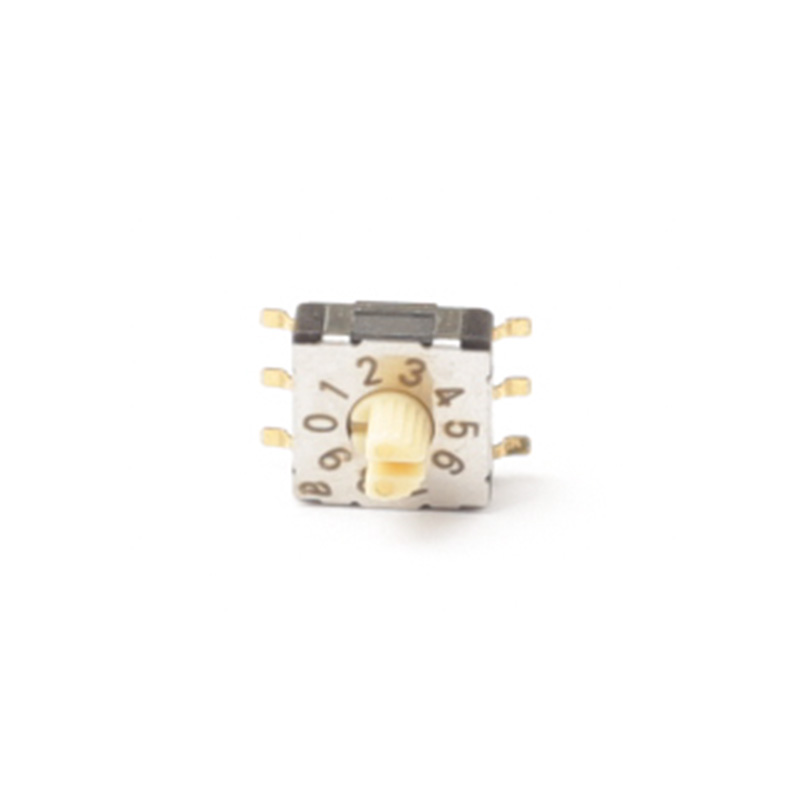

   旋转编码开关（RotaryEncoder），也称为“旋转变阻器”，是一种常见的电子元器件，通常用于仪器、机械和电子设备的控制电路中，用于调节电压、电流、频率、角度等参数。旋转编码开关一般由旋转编码器、编码芯片和数字转换芯片组成。

    1.旋转编码器（RotaryEncoder）：旋转编码器是旋转编码开关的核心，它是一个旋转式开关，可以通过旋转来产生一系列的脉冲信号，输出到编码芯片中进行处理。旋转编码器通常由旋转轴、旋转编码盘、限位开关等组成。

    2.编码芯片（EncoderIC）：编码芯片是旋转编码开关的信号处理器，它可以识别旋转编码器产生的脉冲信号，将旋转方向和步进数码信号转换成上升沿、下降沿信号，并输出给数字转换芯片进行数字信号输出。常见的编码芯片有74HC148、74HC165、74HC238等。

    3.数字转换芯片（ADC）：数字转换芯片是将编码芯片的解码信号转换为数字形式输出的组成部分。数字转换芯片能够将输入的模拟信号转换成对应的数字信号，从而实现对电压、电流、频率等信号的精确控制和调节。常见的数字转换芯片有ADC0804、ADC0809等。

    旋转编码器是一个旋转开关，包含两个输出端口，一个端口用于输出正转脉冲，另一个端口用于输出反转脉冲。编码芯片用于解码脉冲信号，将旋转方向和步进数码信号转换成上升沿、下降沿信号。数字转换芯片用于将解码后的信号转换为数字信号输出。
